旋转工作台中液压缓冲器的作用

2020-11-25 阅读次数:

旋转工作台一般使用伺服电机驱动,通过齿轮啮合带动工作台进行旋转,并根据不同的减速比可以得到不同的输出转速,用于多种旋转运动场合,做任意角度分割。这类工作台一般配套与数控机床上,与机床联接完成所需的工作循环。在工作循环中,液压缓冲器起到至关重要的作用。


旋转工作台上一般安装有限位螺钉,限位螺钉配合缓冲器一起限制了旋转工作台的旋转角度,同时起到了保护旋转分度盘减少噪音的作用。当分度盘即将撞击限位螺钉前,先会撞击到液压缓冲器的受撞头。当它受到碰撞时,碰撞的冲击力推动活塞并压缩复位弹簧,使其运动,活塞运动的过程挤压管内的液压油,同时是液压油从内管的排油孔挤出。在运动的过程中,液压油的阻尼不断增大,这一过程会消耗大量的动能,从而使分度盘停止,起到缓冲作用。当分度盘停止之后,活塞被复位弹簧复归至原位,等待下一次旋转冲击。在这一工作过程中,不仅能使分度盘缓慢停止,而且能大大的减小其撞击产生的噪音。


一般旋转工作台上会安装几个液压缓冲器来满足不同角度的旋转,所以学会液压缓冲器的选型也十分重要,这类选型需要考虑的参数非常多,需要考虑,分度盘的重量,每秒的旋转角度,电机的度动力,分度盘的大小等。因此,一般选型前建议寻找可靠的厂家,将参数提供给厂家来选型更为稳妥。

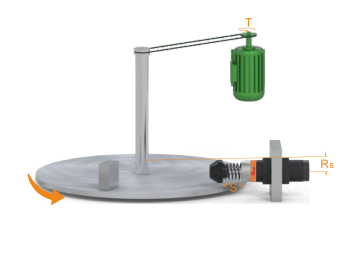

分度盘液压缓冲器
